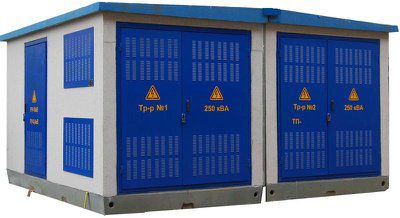

БКТП Бетонные комплектные трансформаторные подстанции

БКТП полной заводской готовности и предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока напряжением до 20 кВ частотой 50 Гц
БКТП ПРЕДНАЗНАЧЕНА ДЛЯ РАБОТЫ В СЛЕДУЮЩИХ УСЛОВИЯХ:
- Допустимая температура окружающей среды от –45 °С до +45 °С
- Максимальная влажность воздуха при температуре 25 °С – 100%
- Высота установки не более 1000 м над уровнем моря
- Окружающая среда взрыво- и пожаробезопасная, не содержащая токоведущей пыли, химически активных газов и испарений (атмосфера типа П).
- Номинальное напряжение на стороне ВН, кВ 6;10
- Номинальное напряжение на стороне НН, кВ 0,4
- Номинальная мощность трансформаторов, кВА до 1600
- Номинальный ток сборных шин ВН, А 400-630-800-1250
- Номинальный ток сборных шин НН, А до 4000
- Степень защиты РУ ВН IP40
- Степень защиты РУ НН IP40
- Степень защиты БКТП IP43
БКТП состоит из трех основных элементов: крыши, фундамента и корпуса.

Корпус (один или несколько монолитных блоков, представляющих собой боковые стены с полом) выполнен из железобетона класса B30
(улучшенные тепловые характеристики) или из термокомпозитных панелей. Толщина стенки корпуса составляет100 мм, высота корпуса 2350 мм.
Корпус покрыт декоративной атмосферостойкой и химостойкой штукатуркой.
ПОДЗЕМНАЯ ЧАСТЬ БКТП ИМЕЕТ ТРИ ВЫДЕЛЕННЫХ ОТСЕКА:
- герметичный поддон для масла (маслоприемник), способный вместить более 100% объема масла трансформаторов;
- отсек для прокладки кабелей с кабельными оцинкованными полками.
Камеры трансформатора предназначены для установки трансформаторов масляных, масляных герметичных, сухих или с литой изоляцией (как российского, так иностранного производства).
В случае установки масляных герметичных и сухих трансформаторов расстояния до стенок принимаются равными расстояниям, достаточным для проведения инспекционного контроля состояния трансформатора. В случае установки трансформаторов масляных, где требуется производить отбор пробы масла, расстояния до стенок принимаются равными расстояниям,
достаточным для проведения работ по обслуживанию. Стандартно в подстанции с трансформаторами мощностью до 1250 кВА выполняется естественная вентиляция (на основании СНиП II-58-78 п. 5.32 и ПУЭ изд. 7 п. 4.2.104) с помощью жалюзийных решеток, гарантирующих степень защиты IP43, в корпусе подстанции и дверях камеры трансформатора.
По заданным техническим условиям, а также для трансформаторов мощностью 1600 кВА выполняется принудительная вентиляция с помощью вентиляторов, которые могут быть установлены как в трансформаторных камерах, так и в коридорах обслуживания.
Соединения между РУ ВН и трансформаторами выполняются одножильными кабелями с СПЭ изоляцией, а между трансформатором и РУ НН при помощи шин или кабелей в зависимости от требований. В подстанции установлено внутреннее устройство заземления (внутренний контур заземления). Все металлические части подстанции (двери, корпуса щитов ВН и НН)
соединены с контуром заземления при помощи специальных заземляющих проводов и шин. Имеются места для присоединений переносных заземлений при проведении испытаний и измерений.
Внешний контур заземления выполняется в соответствии со СНиП 3.05.06-85 и ПУЭ.
Специальных мер по молниезащите БКТП не требуется, так как металлическая арматура корпуса имеет жесткую связь с внутренним контуром заземления.
Коридор обслуживания щитов ВН и НН может быть выполнен общим с шириной прохода не менее 1200 мм(с одним или несколькими выходами) или раздельным, а также раздельным по секциям.
Осуществляется внутренний обогрев с терморегулятором и освещение подстанции. Предусмотрены штепсельные розетки ~220В, размещенные около выключателей освещения в трансформаторных камерах и коридора обслуживания для подключения оборудования для работ по консервации и ремонту. По техническим условиям может быть выполнено любое напряжение освещения и питания оборудования (12В, 36В и т.д.), а также автоматический обогрев.
Защита трансформатора со стороны ВН может быть выполнена предохранителями или силовыми выключателями различных производителей.
Схемы предоставляются по запросу, согласно спецификации при размещении заказа.
