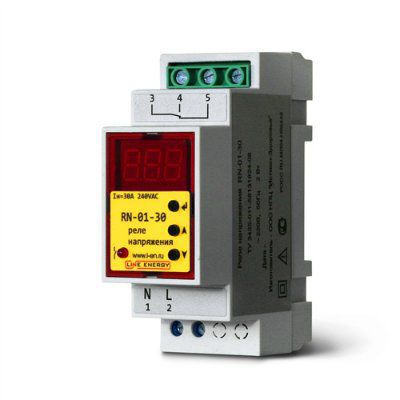

Реле напряжения RN-01-30

Реле предназначено для защиты чувствительных к перепадам напряжения приборов и оборудования, питаемых от однофазной сети, а также визуального контроля напряжения. Устройство позволяет подключать нагрузку до 30А без внешнего пускателя. Имеет одну группу контактов 30А.


Технические характеристики:


Напряжение питания 220В, 50Гц

Максимальный ток, коммутируемый контактами реле 30А 240VAC

Рабочий ток длительной нагрузки 24А 240VAC

Диапазон установки минимального напряжения ULo 165-220B

Диапазон установки максимального напряжения UHi 230-280B

Диапазон установки гистерезиса напряжения H 1-20B

Погрешность измерения напряжения ±2В

Дискретность показания напряжения 1В

Время реакции на аварию t1 (регулируется) 0,1-99,9 сек

Время повторного включения t2 (регулируется) 0,1-99,9 сек

Максимально коммутируемое напряжение 250В

Коммутационная износостойкость >105 циклов

Диапазон рабочих температур -25 … +35°С

Относительная влажность воздуха Hе более 80% при 25°С

Режим работы Kруглосуточный

Потребляемая мощность 1Вт

Подключение Bинтовые зажимы 2.5мм2

Степень защиты:
реле IP40
клеммной колодки IP20

Габаритные размеры 35х65х90 мм 2 модуля

Монтаж Hа DIN-рейке 35мм



Реле предназначено для защиты чувствительных к перепадам напряжения приборов и оборудования, питаемых от однофазной сети, а также визуального контроля напряжения. Устройство позволяет подключать нагрузку до 30А без внешнего пускателя. Имеет одну группу контактов 30А.

Если напряжение находится в пределах допустимых значений (устанавливаются верхнее и нижнее значения в пределах от 100В до 330В), то контакты силового реле замкнуты, и на нагрузку подается напряжение. В случае отклонения напряжения выше или ниже установленных значений в течение времени t1 (устанавливается в пределах 0,1-99,9с) контакты силового реле размыкаются; некоторые модификации прибора, при этом, подают напряжение на сигнализирующее устройство (фонарь, звонок и т.п.).

При восстановлении значения напряжения в пределы установленных, через время t2 (0,1-99,9с) происходит повторное включение устройства. На индикаторе устройства отображается причина отключения и значение аварийного параметра.

Реле устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.

Реле напряжения RN-01-30 имеет ряд преимуществ перед аналогичными приборами других производителей:

Широкие возможности установки параметров. Большинство приборов конкурентов имеет лишь регулировку верхнего и нижнего пределов напряжения и времени повторного включения. RN-01-30 имеет более широкий диапазон регулировок по вышеперечисленным параметрам и, кроме того, имеет возможность регулировки гистерезиса напряжения и времени срабатывания.
Точность регулировки. Большинство приборов аналоговые и имеют механическую регулировку, с точностью порядка +-10%. RN-01-30 является цифровым прибором, с точностью регулировки в 2В, что составляет около 1%.
Высокая информативность. Наше реле, в отличие от конкурентов, имеет цифровую индикацию значения аварийного параметра; в программе выпуска есть модификации, которые при аварийном отключении, подают напряжение на внешнее сигнальное устройство.

Здесь можно купить Реле напряжения RN-01-30 в г. Екатеринбург по цене 1600 руб. за шт
На Энергопортал.ру представлено 235 позиций силовых реле. Выберите лучшее предложение в нашем каталоге!

Цена действительна до 11.12.2018 г., после чего стоимость необходимо уточнить у поставщика.
