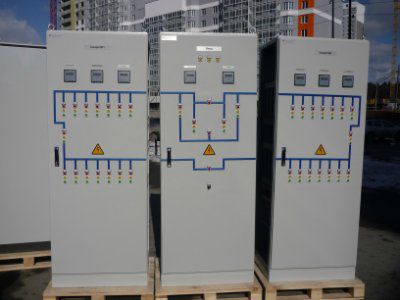

Щит постоянного тока (ЩПТ)

Зарядно-выпрямительное устройство совместно с аккумуляторной батареей и щитом постоянного тока, образуют систему оперативного постоянного тока, предназначенную для обеспечения бесперебойного питания оперативных цепей управления, защиты, автоматики и сигнализации, электромагнитов коммутационных аппаратов и аварийного освещения на объектах энергетики и промышленных предприятиях.

ЩПТ предназначено для:

1)электроснабжения и защиты потребителей постоянного тока
2)контроля состояния и защиты АБ
3)контроля коммутационных аппаратов
4)регистрации аварий
5)работы в составе внешней АСУ ТП

Состав ЩПТ:

Шкаф ввода аккумуляторной батареи (ШВАБ), предназначен для обеспечения ЩПТ питанием от АБ.
Шкаф ввода и секционирования (ШВС), предназначен для ввода питания от АБ и ЗВУ, защиты щита от токов КЗ и перегрузки, коммутации различных секций щита между собой в случае необходимости
Шкаф отходящих линий (ШОЛ), предназначен для распределения электропитания потребителям и защиты отходящих линий от короткого замыкания и перегрузки.

Номинальный ток шин, А- 160-1600
Номинальное напряжение сорных шин, В - =110/220
Номинальный ток вспомогательных шин, А - по согласованию
Номинальное напряжение вспомогательных шин, А - по согласованию (=24-220В)
Ток электродинамической стойкости сборных шин, кА - 15/21/25 (в зависимости от номинального тока)
Ток термической стойкости сборных шин (1сек.), кА - 8,5/20 (в зависимости от номинального тока)
Климатическое исполнение по ГОСТ 15150 и 15543.1 - У3, О4
Степень защиты по ГОСТ 14254, IP - 20, 21, 31, 40, 41
Способ обслуживания - Двухсторонне/одностороннее

В шкафах ЩПТ применяется распределительное и коммутационное оборудование, рекомендованное для применения в цепях постоянного тока следующих основных производителей: Moeller, Schneider Electric, ABB, OEZ, Legrand, КЭАЗ.

На ЩПТ предусмотрено:

- индикация напряжения и тока на силовых шинах
- индикация напряжения и тока на АБ
- возможна сигнализация состояний коммутационных аппаратов (с мнемосхемой)
- возможна сигнализация состояния изоляции отходящих линий
- индикация состояние ЗВУ

Возможна установка сенсорной панели оператора на ЩПТ для интерактивного управления и индикации состояния системы. В панели предусмотрено использование стандартных библиотек для настройки связи с АСУ и/или с удаленной точкой управления.

Опции ЩПТ:

- Настраиваемая селективность (добавление к стандартным автоматическим выключателям токовых реле с изменяемыми уставками)
- Контроль температуры силовых проводов и шин
- Защита АБ от глубокого разряда
- Протоколы связи МЭК 60870-5-104, ModBUS RTU, ModBUS ASCII
- Монтаж дополнительных панелей оператора
- Подключение ПК
- Устройство пофидерного контроля изоляции «Скипетр» с возможностью подключения до 256 линий, а так же включение устройства в сеть АСУ.
