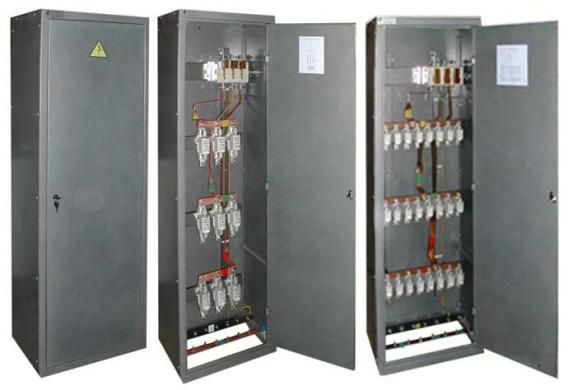

Шкаф ШРС 1-22 (1-52) IP54 2*60А+3*100А

Назначение

Предназначены для приема и распределения электрической энергии, защиты электрических цепей от токов короткого замыкания. Питание осуществляется от одного или двух независимых источников электропитания. Шкафы рассчитаны на номинальные токи до 400А и номинальное напряжение до 380В трехфазного переменного тока частотой 50Гц с глухозаземленной нейтралью:

Конструктивное исполнение

Шкафы распределительные силовые ШРС-1 и ШР-11 собираются на базе корпусов ШР. Панели шкафа распределительного силового ШРС-1 и ШР-11 представляют собой сборно-разборную конструкцию, изготовленную из гнутых металлических профилей, с установленной на ней вводной и коммутационно-защитной аппаратурой. Корпус шкафа комплектуется внутренней рамой, предусмотренной для установки рубильника типа ВР-32 и предохранителей типа ПН-2, ППН-35, ПП-35. Электрические цепи внутри шкафа выполняются при помощи комплекта силовых шин. Конструкция обеспечивает ввод и вывод проводов и кабелей снизу шкафа.
Шкафы рассчитаны на номинальные токи до 400А и номинальное напряжение до 380В трехфазного переменного тока частотой 50Гц с глухозаземленной нейтралью, а также для защиты линий приема и с защитой отходящих линий предохранителями. Питание осуществляется от одного или двух независимых источников электропитания. Выдерживаемый ударный ток:
- при номинальном токе шкафа 250А - не менее 10 кА;
- при номинальном токе шкафа 400А - не менее 25 КА.
Силовые шкафы ШР имеют дополнительные возможности для применения. Шкафы могут содержать следующие модули: вводной модуль; распределительный модуль; контрольный модуль с индикацией входного напряжения; дополнительное оборудование.

Структура условного обозначения


ШР11-73-ХХХ-Х-ХХХХ, где:
ШР - шкаф распределительный;
11 - номер разработки;
7 - вид установки: напольное исполнение, ввод проводников в любой комбинации;
3 - высота шкафа 1600 мм.;
Х - ширина шкафа: 5 - 500 мм., 7 - 700 мм.;
ХХ - обозначение номера схемы шкафа от 0 до 8 согласно типу, приведенному в таблице;
Х - степень защиты: 3 - IP31, 5 - IP54;
ХХХХ - климатическое исполнение и категория размещения по ГОСТ 15150-69.

ШРС1-ХХ-ХХХХ, где:
ШРС - шкаф распределительный силовой;
1 - условный номер разработки;
Х - степень защиты: 2 - IP31, 5 - IP54;
Х - обозначение номера схемы шкафа от 0 до 8 согласно типу, приведенному в таблице;
ХХХХ - климатическое исполнение и категория размещения по ГОСТ 15150-69
Подробную классификацию и характеристики смотрите на нашем сайте www.electro-ural.ru

Здесь можно купить Шкаф ШРС 1-22 (1-52) IP54 2*60А+3*100А в г. Екатеринбург по цене 9400 руб.
На Энергопортал.ру представлено 40 позиций шкафов распределительных. Выберите лучшее предложение в нашем каталоге!

Цена действительна до 08.04.2023 г., после чего стоимость необходимо уточнить у поставщика.
