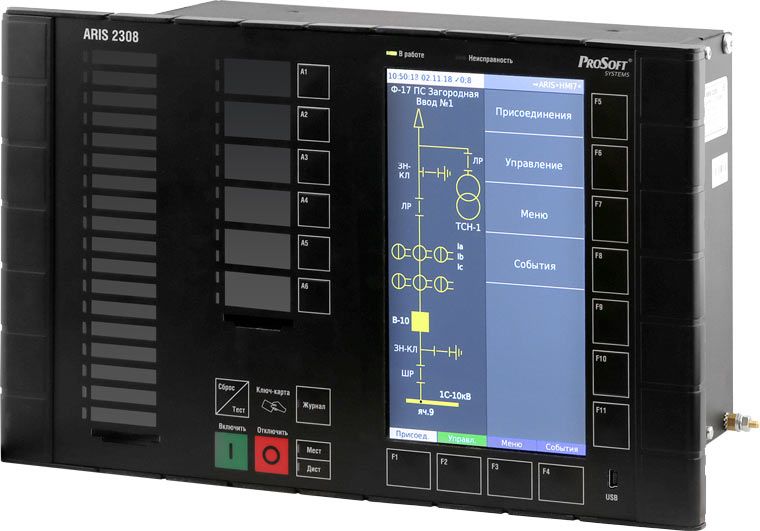

Многофункциональный терминал релейной защиты и автоматики 6–35 кв ARIS-2305/2308

Уникальный модульный терминал РЗА ARIS-23хх совмещает в себе все вторичные устройства для присоединений 6–35 кВ. Реализует функции: релейная защита и автоматика, контроллер присоединения (АСУ ТП/ТМ), измерение, учет электрической энергии, регистрация параметров качества электрической энергии, осциллографирование и регистрация аварийных событий, мониторинг ресурса силового выключателя, определитель места повреждения (ОМП).

Разработан в соответствии с МЭК 61850 для применения в составе цифровых подстанций, Smart Grid, АСУ ТП, АИИС КУЭ, АСТУЭ и др.

ФУНКЦИИ РЗА И АВТОМАТИКИ
1.Трехступенчатая дистанционная защита:
• 3 ступени от междуфазных замыканий;
• 2 ступени от двойных замыканий на землю в сетях с изолированной или компенсированной нейтралью;
• характеристики в виде многоугольника;
• токовые пусковые органы;
• комбинированный пуск по току и напряжению;
• пусковой орган тока нулевой последовательности с торможением по максимальному фазному току;
• блокировка при качаниях;
• блокировка при неисправности в цепях напряжения;
• блокировка от БНТ;
• автоматическое/оперативное ускорение;
• учет влияние параллельной линии при двойных замыканиях на землю.
2. Трехступенчатая максимальная токовая защита от междуфазных замыканий (МТЗ) с возможностью использования в качестве токовой отсечки (ТО):
• пуск по напряжению;
• торможение по напряжению;
• контролем направленности;
• блокировка от БНТ;
• независимая характеристика срабатывания;
• 13 фиксированных обратнозависимых характеристик срабатывания;
• 1 пользовательская обратнозависимая характеристика срабатывания;
• 10 фиксированных зависимых характеристик возврата;
• пользовательская зависимая характеристика возврата;
• возможность ускорения при включении.
3. Двухступенчатая токовая защита нулевой последовательности (ТЗНП):
• контроль напряжения нулевой последовательности;
• контролем направленности;
• блокировка от БНТ;
• независимая характеристика срабатывания;
• 13 фиксированных обратнозависимых характеристик срабатывания;
• пользовательская обратнозависимая характеристика срабатывания;
• 10 фиксированных зависимых характеристик возврата;
• пользовательская зависимая характеристика возврата;
• контроль высших гармоник (3, 5, 7, 9, 11, 13);
• возможность ускорения при включении.
4. Селективная защита от замыканий на землю (СЗЗ) фиксация однократных пробоев, прерывистых, перемежfющихся дуговых замыканий на землю в изолированных, компенсированных и резистивно-заземленных сетях.
5. Защита от неполнофазного режима:
• токовая защита обратной последовательности (ТЗОП);
• защита от обрыва фаз (ЗОФ).
6. Блокировка при неисправности в цепях напряжения(БНН):
• контроль исправности обмотки ТН;
• контроль исправности обмотки ТН «разомкнутый треугольник;
• контроль токов присоединения.
7. Блокировка от броска тока намагничивания (БНТ):
• блокировка по уровню 2-й гармоники фазных токов;
• блокировка по уровню 2-й гармоники тока нулевой последовательности;
• перекрестная блокировка.
8. Двухступенчатая защита минимального напряжения(ЗМН):
• независимая, зависимая характеристики срабатывания;
• трехфазный, однофазный режим;
• возможность блокировки по РПВ;
• возможность задержки срабатывания после отключения (для БСК);
• контроль исправности цепей напряжения.
9. Двухступенчатая защита от повышения напряжения(ЗПН):
• независимая, зависимая характеристики срабатывания;
• трехфазный, однофазный режим;
• возможность блокировки по РПВ;
• контроль исправности цепей напряжения.
10. Логическая защита шин (ЛЗШ):
• параллельная и последовательная схема
• контроль пуска по напряжению;
• контроль пуска по току.
11. Прием сигналов от дуговой защиты (ЗДЗ) и газовой защиты.
12. Устройство резервирования при отказе выключателя (УРОВ).
13. Двукратная АПВ:
• контроль напряжения на шинах и в линии;
• с контролем/улавливанием синхронизма.
14. Контроль/улавливание синхронизма:
• оперативное включение;
• АПВ.
• АВР и ВНР для схем с явным и неявным резервом.
15. Четырехступенчатая АЧР и ЧАПВ:
• блокировка по скорости снижения частоты;
• контроль исправности ТН.
16. Автоматика управления выключателем:
• контроль цепей управления выключателем;
• фиксация команд управления выключателем;
• блокировка от многократных включений;
• контроль неуспешного включения;
• контроль самопроизвольного отключения.

ФУНКЦИИ АСУ ТП И ТМ
• измерение и расчет более 80 вторичных электрических параметров трехфазной четырехпроводной сети;
• ввод дискретных сигналов 24 VDC или 220 VDC/VAC;
• обработка двухбитных сигналов;
• вывод дискретных сигналов и команд управления;
• ввод унифицированных аналоговых сигналов тока и напряжения;
• выполнение пользовательских алгоритмов, алгоритмов оперативных блокировок;
• присвоение меток времени с точностью 1 мс;
• архивирование информации по дискретным и аналоговым сигналам;
• ведение и отображение журналов событий;
• работа в качестве NTP-сервера;
• отображение мнемосхемы на дисплее контроллера;
• отображение параметров электрической сети и качества электроэнергии на дисплее контроллера;
• запись осциллограмм в формате COMTRADE;
• расчет коммутационного ресурса выключателя в соответствии с требованиями ГОСТ 18397.

УЧЕТ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
• многотарифный учет активной и реактивной электрической энергии прямого и обратного направления и четырехквадрантной реактивной энергии;
• бестарифный учет энергии с учетом активных и реактивных потерь в линиях электропередач и силовом трансформаторе;
• класс точности измерения активной энергии (0.2S), реактивной энергии (0.5);
• ведение трех независимых массивов профиля нагрузки по энергии и мощности с разными интервалами усреднения 1–60 минут и глубиной хранения до 150 дней;
• тарификация: 8 тарифов, 12 сезонов x 8 типов дней.

РАСЧЕТ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
• формирование готовых к использованию суточных отчетов ПКЭ по ГОСТ 32144–2013;
• измерение ПКЭ по ГОСТ 30804.4.30–2013 класс S или А (опционально);
• расчет гармоник и интергармоник по ГОСТ 30804.4.7–2013 (IEC 61000‑4‑7).

КОНТРОЛЬ РЕСУРСА ВЫКЛЮЧАТЕЛЯ
• расчет остаточного механического и коммутационного ресурса согласно ГОСТ 18397-86 и ГОСТ Р 52565-2006;
• расчет коммутационного ресурса по методу суммы квадратов отключенного тока.

ОПРЕДЕЛЕНИЕ МЕСТА ПОВРЕЖДЕНИЯ
• определение места повреждения при междуфазных коротких замыканиях;
• дистанционный принцип замера по реактивному сопротивлению;
• 10 участоков неоднороднородности ЛЭП.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
• обработка до 1000 тегов в 1 секунду (АСУ ТП и ТМ);
• обработка до 100 алгоритмов (ОБР);
• встроенные часы реального времени и GPS/ГЛОНАСС приемник (опция);
• синхронизация времени от NTP, PTP и 1PPS;
• передача независимых наборов данных в 10 направлениях в протоколах МЭК 61850‑8‑1 (MMS), МЭК 60870‑5‑104, DLMS/COSEM (СПОДЭС);
• собственное время срабатывания с учетом выходных реле – не более 20 мс;
• время формирования/обработки GOOSE-сообщений не более 1 мс.

КОММУНИКАЦИОННЫЕ ПОРТЫ
• 2х100‑BaseTx/2x 100‑BaseFX (SFP);
• 2хRS-485.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
• аварийная сигнализация и самодиагностика;
• встроенный web-интерфейс;
• встроенный или выносной ИЧМ;
• ключ-карта для идентификации пользователя и разграничения доступа;
• электронный ключ выбора режима управления (местный/дистанционный):
• фиксация состояния в энергонезависимой памяти;
• индикация состояния светодиодами на кнопке.
• 6 электронных ключей, фиксирующих состояние в энергонезависимой памяти;
• 18 свободно-программируемых светодиодов, фиксирующих состояние в энергонезависимой памяти;
• осциллографирование с частотой дискретизации 12800 Гц;
• 4 группы уставок.

ПРОТОКОЛЫ ПРИЁМА/ПЕРЕДАЧИ ДАННЫХ
• МЭК 61850‑8‑1 (MMS и GOOSE);
• МЭК 60870‑5‑101;
• МЭК 60870‑5‑104;
• МЭК 60870‑5‑103;
• Modbus (RTU/ASCII/TCP);
• OPC UA;
• SPA;
• СТАРТ;
• CRQ;
• DLMS/COSEM (СПОДЭС);
• HTTPS, FTP;
• фирменные протоколы производителей.

ГАБАРИТНЫЕ РАЗМЕРЫ
• ARIS-2305 221x196x185 (ШхВхГ);
• ARIS-2308 313x196x185(ШхВхГ).

ПИТАНИЕ
• 176-242 VDC/VAC;
• 24 VDC.

РАБОЧАЯ ТЕМПЕРАТУРА
–40…+60° C.
