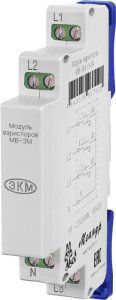

Модуль варисторов МВ-ЗМ УХЛ4

Цена за шт.:

Описание и технические характеристики

Модуль варисторов МВ-3М (далее модуль) предназначен для обеспечения качественного электропитания в трёхфазных сетях с высоким уровнем импульсных помех индустриального и атмосферного характера.
Модуль выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки модуля на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.
Применяется для защиты трёхфазного электрооборудования от коммутационных перенапряжений
Максимальная энергия поглощения 190Дж (импульс 8/20мкс)
Максимальный ток 6,5кА
Корпус шириной 13мм
Каждая из фаз сетевого напряжения подключается к соответствующим клеммам модуля варисторов - L1, L2, L3. К клемме N подключается нулевой провод. В случае трёхпроводной сети нулевой провод не подключается.При подключении проверить затяжку винтов крепления клемм и надёжность фиксации корпуса модуля на рейке. В модуле используются варисторы типа 20D681К (680В).

ВНИМАНИЕ: Не заменяют УЗИП!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МВ-3М
Параметр
Ед.изм.
МВ-3М
Максимальное напряжение ограничения (при токе 100А)В780
Среднеквадратичное значение напряжения, URMCВ420
Максимальное постоянное напряжениеВ560
Максимальная энергия поглощения (импульс 8/20мкс) Дж-175
Максимальный разрядный ток (импульс 8/20мкс) кА-8,0
Максимальная рассеиваемая мощность Вт-1,0
Степень защиты по корпусу/по клеммам в соответствии с ГОСТ 14254-96 IP40/IP20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) -УХЛ4
Диапазон рабочих температур 0C- -25...+55
Степень загрязнения в соответствии с ГОСТ 9920-89 - 2
Монтажное положение-произвольное
Габаритные размеры мм-13х93х62
Масса, не более кг-0,12
