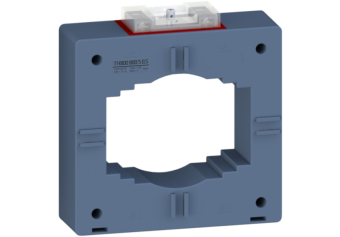

Трансформатор тока шинный ТТ-В100 1600/5 0,5S ASTER ( tt-100-1600-0.5 S )

Цена за шт.:

Описание и технические характеристики

Номинальное напряжение трансформатора Uном. (кВ)
0.66

Наибольшее рабочее напряжение (кВ)
0.72

Номинальная частота напряжения сети fном (Гц)
50

Номинальный первичный ток трансформатора Iном (А)
1600

Номинальный вторичный ток Iном (А)
5

Номинальная вторичная нагрузка Sном с коэффициентом мощности cosφ2=0,8 (ВА)
5

Класс точности
0.5S

Количество шин
3

Размер шины ШхВ (мм)
10x100

Производитель
ELVERT

Серия
Effica
• Шинные трансформаторы - в качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода трансформаторов.
• Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой.
• Устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций и являются комплектующими изделиями.
• Большой выбор типоразмеров корпусов с номинальными первичными токами – от 100 до 5000 А, при номинальном вторичном рабочем токе - 5 А.
• Классы точности – 0,5 и 0,5S.
• Корпус из материала, не поддерживающего горение.
• Установка как на монтажную панель с помощью винтов, так и непосредственно на токопроводящую шину с помощью специальных прижимов.
• Универсальное крепление на шину с помощью 4-х направляющих на корпусе трансформатора и универсальной втулки с саморезом и изолирующей проставкой, которые можно установить в любую из направляющих.
• Удобство цветовой маркировки фаз: в комплекте групповой упаковки (3 шт) имеются 3 цветные панели, устанавливаемые под прозрачную крышку выводов: желтая, зеленая, красная.
• Внесены в Государственный реестр средств измерений, имеют сертификат об утверждении типа, выданный Федеральным Агентством по Техническому Регулированию и Метрологии.
• Межповерочный интервал - 12 лет.
• Соответствуют ГОСТ 7746, ГОСТ 8.217-2003.

 Исполнение: шинные   Серия: ТТ   Вторичный ток, А: 5   Бренд: Engard

Здесь можно купить Трансформатор тока шинный ТТ-В100 1600/5 0,5S ASTER ( tt-100-1600-0.5 S ) в г. Пушкино по цене 3229 руб. за шт.
На Энергопортал.ру представлено 402 позиции трансформаторов тока. Выберите лучшее предложение в нашем каталоге!

Цена действительна до 24.11.2023 г., после чего стоимость необходимо уточнить у поставщика.
