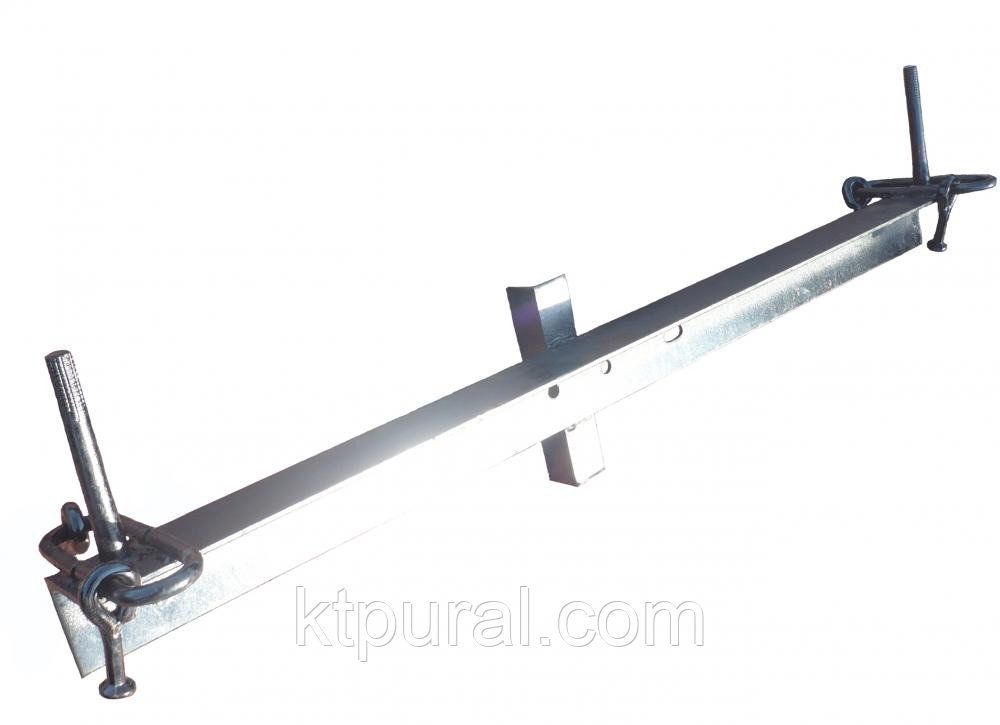

Траверса ТМ - 8

Траверсы ТМ-8 используются во время установки анкерных промежуточных опор высоковольтных ЛЭП 10 кВ, для того чтобы осуществить двойное крепление проводов с помощью натяжных подвесок к стойкам типа СВ.

В конструкции траверсы ТМ- 8 предусмотрены 6 петель, которые приварены и снаряжены специальными серьгами СРС7-16. Для того, чтобы закрепить используемые изоляторы ШФ20-В, ШС10-Д, ШФ10-Г, необходимы специальные штыри, которые расположены на траверсе ТМ-8. Для надежного крепления на таких штырях, необходимо использовать специальные колпачки: К6, К7, К9, КП 22.

Траверсы ТМ- 8 изготавливают из углеродистой стали, а также покрывают специальным антикоррозийным средством ? битумным лаком БТ 577.

Габариты траверсы ТМ- 8: 2110х90х295мм.




Позиция
Наименование детали
Количество
Масса, кг


Спецификация траверсы ТМ ? 8


1
Уголок 50х50х7 ГОСТ8509-86
1
26,00


2
Круг 16 ГОСТ2590-71
6


3
Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86
1


4
Болт М16х30 ГОСТ 7798-70
2


5
Гайка М16 ГОСТ 5915
2


6
Серьга СРС 7-17 ГОСТ 2725-78
6






У компании ООО "Завод Подстанция" имеются сертификаты на производимую продукцию.

Здесь можно купить Траверса ТМ - 8 в г. Екатеринбург по цене 4180 руб.
