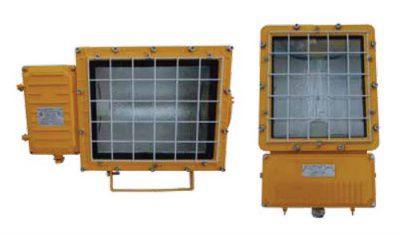

Прожекторы серии ВАТ53-ПР, 2ExdeIIBT4 (до 400Вт)

Назначение

Взрывозащищенный прожектор серии BAT53-ПР предназначен для освещения больших площадей месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности прожектора ВАТ

Интегрированная конструкция с балластом удобная в обслуживании.

Отдельное отверстие для смены лампочки для более удобного обслуживания, стекло можно не снимать.

Взрывозащищенный прожектор ВАТ регулируется по вертикали в пределах от +30° до -30°.

Коэффициент мощности при использовании компенсатора cos φ ≥ 0.92.

Используемые источники света

Тип корпусаМеталлогалогенная лампаРтутная лампа высокого давленияНатриевая лампа высокого давленияПатрон лампыМасса, кг
ВАТ53-ПР-12570, 10080, 12570, 100Е276,5
ВАТ53-ПР-250250250150, 250Е4013,0
ВАТ53-ПР-400400400400Е4028,0
ВАТ53-ПР-10001000-1000Е4075,0
Технические характеристики

Вид взрывозащиты2ExdeIIВT4 для ламп мощностью до 400Вт
1ExdIIСT2 для ламп мощностью до 1000Вт
Коэффициент мощности cos φ≥ 0,92
Напряжение питания220В, 50Гц
Уровень пылевлагозащитыIP65
Температура окружающей средыот -60°С до +55°С
Количество и сечение подсоединяемых жилКлеммы 3 х 1.5-2.5 мм2 (L+N+PE)
Количество и тип кабельных вводов2-М20х1,5 (для ВАТ53-ПР-125)
2-М25х1,5 (для ВАТ53-ПР-250 и для ВАТ53-ПР-400)
1-М25х1,5 (для ВАТ53-ПР-1000)
Внешний диаметр кабеля5-10 мм (для ВАТ53-ПР-125)
10-14 мм (для ВАТ53-ПР-250 и для ВАТ53-ПР-400)
10-14 мм (для ВАТ53-ПР-1000)
Конструкция

Аккумуляторные прожекторы типа ВАТ53-ПР представляют собой прямоугольный корпус, состоящий из вводного и лампового отделения. В зависимости от вида крепления, последнее представляет либо подставку, жестко закрепляемую на месте монтажа или салазки, предназначенные для удобства переноса аккумуляторного прожектора и его последующей установки на горизонтальной поверхности. В вводном отделении, выполненном в корпусе со взрывозащитой вида «е», размещен пускорегулирующий аппарат ПРА. Ламповое отделение взрывозащищенного прожектора выполнено в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». Светопропускающий элемент защищен решеткой. Заземление прожектора обеспечивается внутренними и наружными болтами заземления, со знаком заземления. Возле каждого болта нанесен знак заземления. Четыре варианта габарита корпуса прожектора для ламп мощностью 125, 250, 400 и 1000.

Комплектность поставки

Аккумуляторный прожектор ВАТ поставляется в комплекте с выбранным креплением. По умолчанию прожектора ВАТ53-ПР-125, ВАТ53-ПР-250 и ВАТ53-ПР-400 комплектуются двумя кабельными вводами для не бронированного кабеля. Уличный прожектор ВАТ53-ПР-1000 комплектуется одним кабельным вводом для небронированного кабеля.
Дополнительно заказываются:
А) Лампа
Для ВАТ53-ПР-125:
Кабельные вводы:
- ВК-Х-ВЭЛ1БМ-М20х1,5-Exе для бронированного кабеля;
- ВК-Х-ВЭЛ1БТ-М20х1,5-Exе-М20х1,5 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-15;
- ВК-Х-ВЭЛ3Т-М20х1,5-Exd-М20х1,5 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-15.
При заказе кабельных вводов нужно учитывать, что в корпусах прожекторов по два отверстия под резьбу М20х1,5.

Для ВАТ53-ПР-250 и ВАТ53-ПР-400:
Кабельные вводы:
- ВК-Х-ВЭЛ1БМ-М25х1,5-Exе для бронированного кабеля;
- ВК-Х-ВЭЛ1БТ-М25х1,5-Exе-М25х1,5 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
- ВК-Х-ВЭЛ3Т-М25х1,5-Exd-М25х1,5 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
При заказе кабельных вводов нужно учитывать, что в корпусах прожекторов по два отверстия под резьбу М25х1,5.

Для ВАТ53-ПР-1000:
Кабельные вводы:
- ВК-Х-ВЭЛ1БМ-М25х1,5-Exе для бронированного кабеля;
- ВК-Х-ВЭЛ1БТ-М25х1,5-Exе-М25х1,5 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
- ВК-Х-ВЭЛ3Т-М25х1,5-Exd-М25х1,5 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
При заказе кабельных вводов нужно учитывать, что в корпусе прожектора одно отверстие под резьбу М25х1,5.


Структура условного обозначения

ВАТ53-ПР-X1X2X3-УХЛ1

ВАТ53-ПР – взрывозащищенный аккумуляторный прожектор.
X1 – тип лампы:

ГАЛ.Л. - металлогалогенная лампа типа ДРИ;

НАТ.Л. - натриевая лампа типа ДНаТ;

РТ.Л. - ртутная лампа типа ДРЛ.

X2 – мощность лампы

X3 – тип крепления:

Н- неподвижное крепление,

П- переносное крепление

УХЛ1 – вид климатического исполнения прожектора по ГОСТ 15150

ТУ 3461-008-002135569-2008

Пример формулировки заказа: Прожектор с натриевой лампой типа ДНаТ мощностью 250Вт и переносным креплением: ВАT53-ПР-НАТ.Л.250П-УХЛ1
