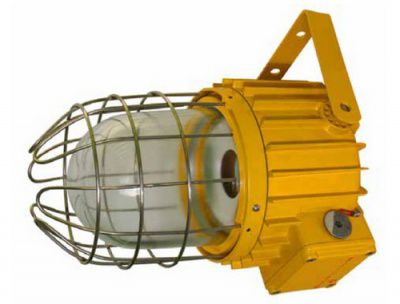

Светильник серии ВАД71 для ламп накаливания с универсальной системой крепления, 2ExedIICT4

Назначение

Взрывозащищенные светильники предназначены для общего освещения месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Универсальное крепление на скобе позволяет устанавливать светильник практически на любую поверхность и под любым углом.

Особопрочный плафон с высокой прозрачностью выдерживает удар 4Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.

Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.

Возможность комплектации светильника куполообразным отражателем.

Два габарита корпуса в зависимости от мощности используемых ламп.

Источники света

лампа накаливания (Л.НАК.)

ртутная лампа смешанного типа со встроенным балластом (РТ.Л.ВБ.)

Технические характеристики

Маркировка взрывозащиты:2ExdeIICT4 для ламп мощностью до 300Вт
2ExdeIICT3 для ламп мощностью свыше 300Вт
Уровень пылевлагозащиты:IP65
Напряжение питания:220В, 50Гц
Диаметр подводимого кабеля:10-14мм
Сечение подсоединяемых жил:3х(1-2,5мм²)
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0I
Коэффициент мощностиcos φ ≥ 0,95
Температура окружающей средыот -60°С до +50°С
Габарит корпусаЛампа накаливания Л.НАК.Светодиодная лампа СД.ЛРтутные лампы со встроенным балластом РТ.Л.ВБ.Тип патрона
ВАД71-250200 Вт15 Вт160Е27
300 Вт -250 ВтЕ40
ВАД71-400500 Вт -400 ВтЕ40
Конструкция

Светильник состоит из алюминиевого корпуса с порошковым покрытием

Защитное стекло – термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка.

Внутри корпуса установлены патрон и клеммные зажимы для подключения питания.

Подведение кабеля осуществляется через отверстие в коробке вводного отделения.

Внутри и снаружи светильника установлены болты заземления.

Комплектность поставки

По умолчанию светильник комплектуется заглушками с резьбой М25х1,5.
Дополнительно заказываются:
А) Лампа
Б) Кабельные вводы:
- ВК-Х-ВЭЛ1БМ-М25х1,5-Exе для бронированного кабеля;
- ВК-Х-ВЭЛ3-М25х1,5-Exе для небронированного кабеля;
- ВК-Х-ВЭЛ1БТ-М25х1,5-Exе-М25х1,5 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
- ВК-Х-ВЭЛ3Т-М25х1,5-Exd-М25х1,5 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба М25х1,5.


Структура условного обозначения

ВАД71 – Х1 Х2 – Х3 – Х4 -УХЛ1

ВАД71 – светильник взрывозащищенный с универсальным креплением на скобе

Х1 – тип применяемой лампы

СД.Л. – энергосберегающая светодиодная лампа

ЭНСБ.Л. – энергосберегающая компактная люминисцентная лампа

Л.НАК. – лампа накаливания

РТ.Л.ВБ. – ртутная лампа смешанного типа со встроенным балластом

Х2 – мощность используемой в светильнике лампы (Вт)

Х3 – тип крепления:

С – на скобе

Х4 – отражатель

КО – куполообразный

УО – угловой отражатель

При отсутствии отражателя, индекс не указывается
УХЛ1 – вид климатического исполнения и категория размещения по ГОСТ 15150:
ТУ 3461-006-00213569-2008
Пример записи обозначения светильника, для ртутной лампы со встроенным балластом мощностью 250Вт, климатического исполнения и категории размещения УХЛ1. «Светильник ВАД71-РТ.Л.ВБ.250-С-УХЛ1»
